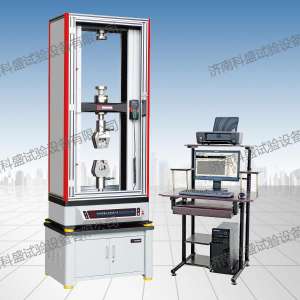

WDW-E微机控制电子万能试验机

WDW-E微机控制电子万能试验机

发布时间 2021-01-29 10:01:32 浏览次数:

本机是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。选配对应夹具后可完成对金属或非金属材料的拉伸、压缩、弯曲、剪切、剥离等类型的试验;采用高精度测力传感器、高分辨率位移传感器确保精准测量;具有等速率加荷、等速率变形、等速率位移等闭环控制。

0531-82315867
18105416204

一、主要用途 WDW-E微机控制电子万能试验机可对金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高等院校、科研机构、技术监督、质检站所等部门。可根据GB/ISO/ASTM/JIS/DIN等标准进行拉伸、压缩、弯曲、剪切及各种高低温试验,可检测材料的屈服强度、抗拉(压、弯)强度、延伸率、非比例强度、弹性模量等参数。 二、主机结构 该万能试验机采用双空间落地式结构,上空间拉伸,下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、工作台组成落地式框架,调速系统安装在工作台下部,由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠旋转,滚珠丝杠副驱动中横梁,带动拉伸附具(或压缩、弯曲附具)上下移动,实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定。主机主要零部件在加工中心进行加工,保证了主机的精度。


测量参数

最大试验机(kN):50;

试验机级别:0.5级;

试验力有效测量范围:0.4%-100%F.S;

试验力测量精度:优于≤±0.5%;

位移测量分辨力:0.4μm;

位移测量精度:优于≤±0.5%;

电子引伸计测量范围:0.4%-100%FS;

电子引伸计测量精度:优于≤±0.5%;

控制参数:

力控控制速度范围:0.001%~5%FS/s;

力控速度控制精度:0.001%~1%FS/s时优于≤±0.5%;1%~5%FS/s时优于≤±0.2%;

力控保持精度:≤±0.1%F.S;

变形控控制速度范围:0.001%~5%FS/s;

变形控速度控制精度:0.001%~1%FS/s时优于±0.5%;1%~5%FS/s时优于±0.2%;

变形控保持精度:≤±0.02%F.S;

位移控控制速度范围:0.01~1000mm/min;

位移控速度控制精度:≤±0.2%;

位移控保持精度:≤±0.02mm;

控制方式:力闭环控制、变形闭环控制、位移闭环控制

主机参数:

立柱数:6柱(4立柱、2丝杠);

最大压缩空间(mm):1000;

最大拉伸间距(mm):770(含楔形拉伸夹具);

有效跨距(mm):450;

工作台尺寸(mm):800×425;

主机外形尺寸(mm):840*570*1850;
